В этой статье расскажем, что такое лазерная резка металла, выясним, как работает станок. Современные технологии производства уже давно вышли за пределы традиционного оборудования и механических инструментов. Один из самых точных и чистых способов разделения материалов – бесконтактный метод, основанный на воздействии сфокусированного светового потока высокой мощности. Его применяют, когда требуется идеальная точность, сложный контур и минимальные потери сырья. Интернет-магазин «Профиль-Мо» делает акцент на качестве и функциональности, предлагая решения, которые не только удобны в установке, но и служат годами без потери внешнего вида.
Принцип работы лазерной резки металла
Бесконтактное контурное разделение материалов выполняется узконаправленным световым потоком большой плотности энергии. Луч сфокусирован оптикой до микронного пятна, поэтому тепловое влияние на соседние зоны минимально, кромка выходит чистой, а геометрия – предсказуемой. Метод применяют для листовых сплавов, нержавеющей стали, алюминиевых и титановых систем, а также для пластика, фанеры и композитов – везде, где требуется высокая точность, сложный контур и минимальный припуск.
Типы лазеров
Используют несколько классов излучателей:
- Газовые системы. Работают на длине волны ~10,6 мкм. С тонкими листами нержавейки тоже справляются, но чаще применяются именно по неметаллическим заготовкам. Плюсы – аккуратная кромка и большой рабочий формат. Минусы – габаритная оптика и более завышенные требования к обслуживанию.
- Твердотельные источники (включая волоконные). Излучение около 1,06 мкм эффективно для стальных и алюминиевых сплавов, а также для латуни и меди. Они дают высокую скорость, стабильное качество края и экономичны по электроэнергии. Подходят для массивных заготовок, уверенно справляясь со сложным контуром и серийными задачами.
- Полупроводниковые (диодные) решения. Компактные, с большим КПД и быстрым запуском. Хороший выбор для тонких материалов, маркировки, прототипирования и встраивания в автоматические линии.
Особенности процесса лазерной резки металла
Ключевой параметр – мощность источника: для углеродистых сталей на тонких листах часто достаточно 500–600 Вт, тогда как цветные сплавы (алюминиевые, медные, латунные) стабильно ведут себя при значениях от 1 кВт и выше. От этого зависят скорость, качество кромки и допустимая толщина.
На нержавеющих и высоколегированных сталях применяют азот, причем давление в тракте может доходить до 20 атм – так удается получить чистый блестящий край без потемнений.
Этапы работы
Последовательность:
- Подготовка. Создают чертеж детали в формате, понятном станку с ЧПУ (например, DXF или DWG), расставляют зазоры, допуски и ширину прожига, выполняют раскладку элементов на листе для экономии материала.
- Настройка параметров. В программу загружают файл, задают мощность источника, скорость перемещения, тип и давление вспомогательного газа, выбирают траекторию входа и выхода из контура.
- Наведение фокуса. Через оптический тракт (зеркала, волоконный кабель и линзы) световой пучок сводят в минимальное пятно. Высоту сопла и положение фокуса уточняют по тестовым проходам.
- Движение по траектории. Луч локально нагревает зону, сырье плавится и частично испаряется, а струя топлива выдувает расплав и пары, формируя узкий канал с ровными кромками.
- Контроль качества. Проверяют размеры, чистоту края и отсутствие нагара.

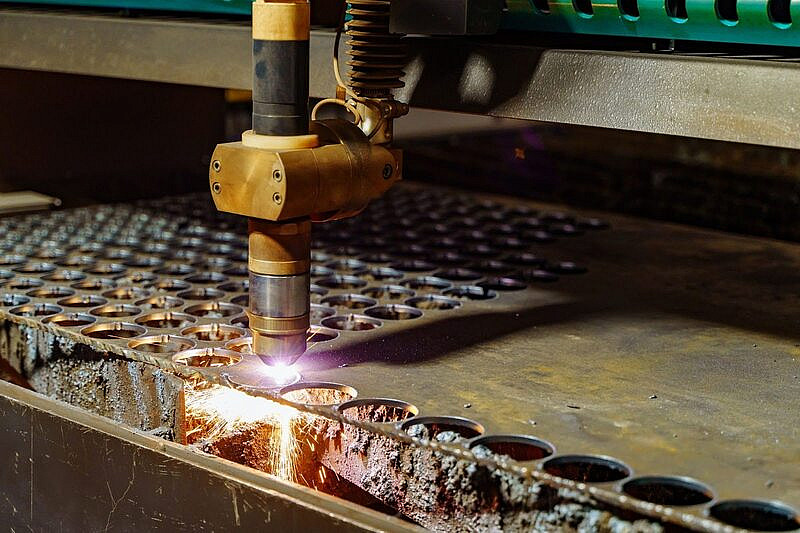

Устройство лазера для резки металла
Состав компонентов:
- Источник излучения. Генерирует энергию нужной мощности и длины волны.
- Оптический тракт. Зеркала или волоконный ввод и фокусирующие линзы, которые формируют и направляют пучок.
- Головка. Узел со соплом, датчиком высоты и местами подачи газа. Именно через него энергия попадает на деталь.
- Система управления (ЧПУ). Координирует движение по осям, управляет затвором и оптикой, принимает команды из CAM-программы.
- Рабочий стол. Поддерживает лист или заготовку. Бывает решетчатый, с приводной подачей или сменными паллетами.
Что влияет на качество контура
Основные факторы:
- Газ и его чистота. Кислород ускоряет процесс на углеродистых сталях, азот дает «светлую» кромку на нержавеющих сплавах, аргон и гелий помогают при цветных материалах.
- Скорость перемещения. Слишком быстро – неполный проход, а медленно – избыточный нагрев. Ищут баланс по тестовым резам на обрезках.
- Толщина. Чем толще лист, тем выше требования к мощности, давлению газа и стабильности фокуса.
- Состояние оптики и стола. Чистые линзы, ровная решетка и корректная поддержка изделия уменьшают отражения и следы перегрева.
- Параметры траектории. Грамотные входы/выходы, микроперемычки на мелких деталях и паузы на острых углах предотвращают поджоги и перекос.
Термохимическое воздействие
При работе возможны разные химические сценарии:
- Поглощение квантов. Молекула воспринимает фотоны, переходит в возбужденное состояние или распадается и тут же вступает в реакцию с соседними частицами – без заметного роста общей температуры.
- Локальный нагрев. В микрозоне формируются активные структуры с запасом внутренней энергии, достаточным для запуска реакций. Изменения идут точечно и не затрагивают удаленные места.
- Макроразогрев. При повышении температуры на большом участке сам прогрев уже становится причиной эффекта, например, ускоряет окисление.
- Радиационно-химические превращения. Образуются радикалы, ионы и другие активные частицы, которые меняют состав поверхностного слоя и его свойства.
Преимущества работы
Достоинства технологии лазерной резки металла:
- Широкий спектр материалов. Подход годится для сталей, титана, алюминиевых и медных сплавов, латуни, чугуна, а также для неметаллических листов – пластика, фанеры, композитов и хрупких заготовок.
- Сложная геометрия без доработок. Легко формировать прямые, криволинейные и наклонные контуры, в том числе 3D-элементы, крупные и микроформатные детали.
- Различные типоразмеры. Трубы, профили, пруток и тонкие плиты – все обрабатывается на одном станке с ЧПУ.
- Экономичный расход сырья. Узкая зона воздействия и точная раскладка снижают отходы. Соседние области почти не затрагиваются.
- Большой диапазон толщин. В зависимости от источника и газа – от ~0,2 мм до 20–40 мм.
- Чистая кромка и тонкий пропил. Малое пятно фокусировки дает ровную линию раздела с минимальной конусностью.
- Безопасность и чистота рабочего места. При корректной вытяжке и фильтрации – минимум дыма и пыли, стабильные условия для оператора.
- Автоматизация. Высокая повторяемость за счет ЧПУ и датчиков. Точные режимы, низкий риск ошибок и брака.
- Точность. Типичная погрешность – порядка ±0,1 мм при корректной настройке траектории и фокуса.
- Гибкая стоимость. Цена формируется под задачу: материал, толщина, тип газа, объем партии и сроки.
Области применения
Их несколько:
- Автопром и машиностроение. На линиях с ЧПУ вырезают детали кузова, элементы каркасов, кронштейны, корпуса узлов и перфорации для теплообмена.
- Судостроение и авиация. В морских и воздушных проектах важны минимальная конусность пропила и стабильная геометрия. Оптическая головка формирует контуры панелей, наборных деталей, усилителей и технологических отверстий под сборку.
- Мебельные производства и интерьер. Раскрой фасадов, столешниц, декоративных панелей и решеток по дереву, ДСП, МДФ, акрилу и композитам. Можно выполнять сквозные узоры, гравировать рисунки и готовить точные шаблоны для последующей сборки.
- Рекламные конструкции. Изготовление букв, лайтбоксов, штендеров, макетов, витринной графики. Тонкий пропил дает аккуратную кромку, поэтому изделия сразу готовы к монтажу без дополнительной доводки.
- Приборостроение, электротехника, электроника. Формирование крышек, экранов, монтажных панелей, тонких пластин и прецизионных отверстий. Важно, что зона теплового влияния мала и не повреждает соседние участки.
- Медицина и высокоточная техника. Заготовки для диагностических приборов, держателей, рам и направляющих, где требуется повторяемость размеров.
- Сельхоз- и спецтехника. Панели, кронштейны, защитные кожухи и элементы кабин из листовых сплавов и полимеров – удобно выпускать короткими сериями и быстро менять конфигурацию.
- Изделия массового спроса и легкая промышленность. Шаблоны для кроя, трафареты, формы, а также детали обуви и аксессуаров из кожи.
- Сувениры и полиграфия. Брелоки, таблички, календари, рамки для фото, декоративные вставки. Возможно комбинировать раскрой и гравировку за один проход.
Как работает лазерный резак: параметры оценки
Основные критерии:
- Материал заготовки. Разные сплавы ведут себя по-разному: одни хорошо поглощают энергию, другие активно отражают ее или быстро отводят тепло. Важны марка, состояние поверхности, наличие оксидной пленки и покрытий. Загрязнения, масло и следы коррозии ухудшают линии раздела и могут вызвать поджоги.
- Параметры источника и оптики. На результат влияют мощность, стабильность излучения и диаметр сфокусированного пятна. Качество оптического тракта (линзы, зеркала, волоконный ввод) и чистота защитного стекла критичны. Любая пыль меняет фокус и оставляет нагар по кромке.
- Вспомогательный газ. Тип, давление и чистота среды определяют скорость прохода.
- Состояние оборудования. Выверенные направляющие, исправные датчики высоты, ровный стол и герметичная газовая магистраль дают повторяемый результат. Изношенное сопло или перекошенная решетка оставляют задиры и следы перегрева.
- Подготовка данных. Корректные чертежи (DXF/DWG), учет ширины пропила (kerf), грамотная раскладка деталей на листе и правильные точки входа/выхода предотвращают поджоги на углах и экономят сырье.
- Требования к изделию. Если нужен «белый» край без окалины – выбирают инертный газ и более медленный проход. Для максимальной скорости допустим потемневший срез и последующая финишная доводка – все решают допуски и задачи производства.
Чем отличается оптический раскрой от плазменного
Основные различия принципов работы лазера для резки металла:
- Источник энергии. В первом варианте контур формируется сфокусированным световым пучком высокой плотности, тогда как при втором способе работает струя ионизированного газа, выходящая из плазмотрона на большой скорости.
- Материалы. Наш метод уверенно справляется со стальными и цветными сплавами малой и средней толщины, а также с пластиками, древесными плитами, акрилом и стеклом. Плазма практически не применяется для указанных неметаллических материалов.
- Качество края и точность. У лазерного подхода пропил уже, зона теплового влияния меньше, кромка получается ровной и, как правило, не требует финишной доводки. Плазменная струя может оставлять грат и следы окалины – часто нужна дополнительная шлифовка. По допускам оптика обычно выигрывает.
- Толщина. На тонких и средних листах оптический раскрой дает точность и чистую геометрию. При толщине заготовки свыше 6-7 мм плазма нередко показывает более высокую скорость прохождения, что выгодно в тяжелых режимах и при крупносерийных работах.
- Экономика и эксплуатация. Плазменные комплексы часто дешевле на старте и быстрее окупаются на толстой детали, но требуют расхода сопел и зависят от газа. Оптические системы дороже при покупке, зато обеспечивают стабильное качество, минимальные припуски и меньшие затраты на последующую доводку.
Заключение
В этой статье обсудили лазерную обработку, а также выяснили, как работает лазер для резки металла. Технология давно вышла за рамки экспериментального инструмента и стала неотъемлемой частью современной промышленности. Ее ценят за точность, универсальность и минимальное тепловое влияние на материал. Благодаря гибким настройкам, этот способ подходит как для массового производства, так и для штучных заказов, требующих сложной геометрии и аккуратного исполнения. Если вы ищете комплектующие или элементы отделки, которые идеально подойдут для работы с высокоточным оборудованием, в интернет-магазине «Профиль-Мо» представлен широкий выбор плинтусов, вставок и декоративных решений.
